数控机床设计,龙门加工中心设计,大型机械设备外观设计为产品生产加快效率

2019-04-26



数控车床是一种经济、实用的万能型加工设备,产品结构成熟,性能质量稳定可靠,广泛地应用于汽车,石油军工等多种行业的机械加工,可以实现轴类、盘类的内、外表面、锥面、圆弧、螺纹、镗孔、铰孔加工,也可以实现非圆曲线加工。根据用户的需求,可选配不同的数控系统和附件。下面小编整理了一些不同类别的加工设备设计案例

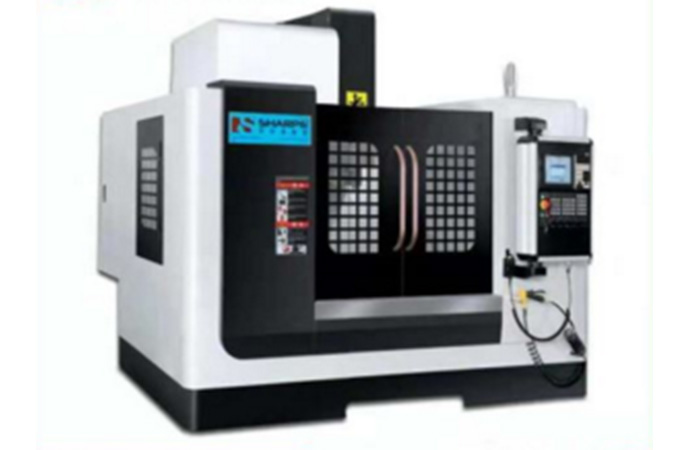

四轴立式加工中心850 数控加工中心设计



数控机床设计

850加工中心是采用目前市场上成熟稳定的台湾宝元(6800D)加工中心系统(或三菱M80),并配以24把圆盘式BT40刀库。产品配置较高,精度很高,稳定性很高。

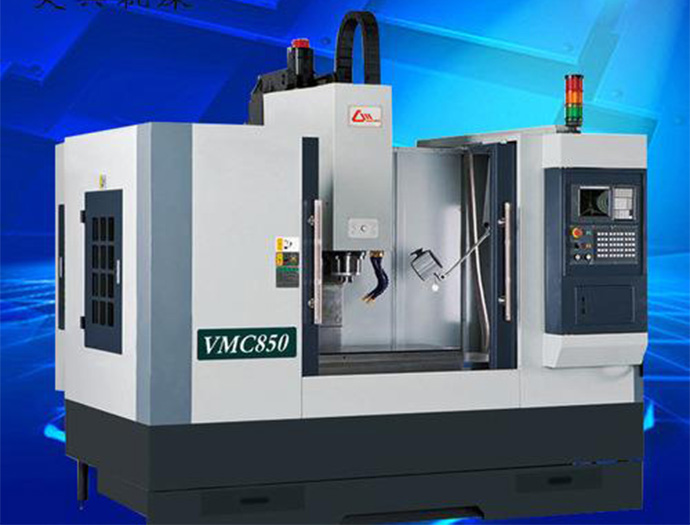

电脑锣铣床设计



电脑锣铣床设计



本机床是适用于高精密模具、汽车、机车、航空、航天、仪器仪表、轻纺轻工、电子仪器和机械制造等行业的中小型箱体、盖、板、壳、盘等零件的加工行业。适用于机械加工及模具制造领域的立式加工中心,能适应从粗加工到精加工的加工要求,可完成铣、钻、攻、镗等多种工序。

该系列机床整体上采用十字滑板式工作台,主轴箱沿立柱上下移动结构。在设计过程中采用Pro-engineerAnsys等先进软件,通过优化设计,在具体结构上有很多独到之处。

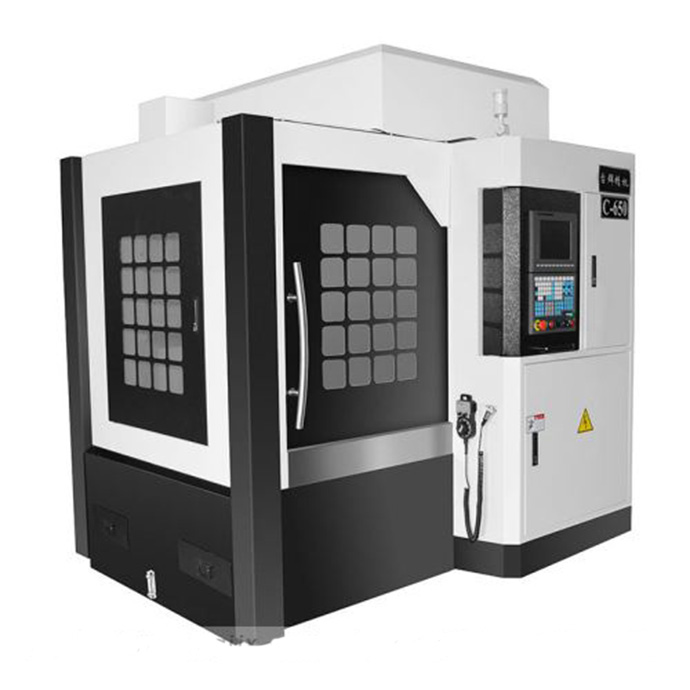

高速雕铣机设计






高速雕铣机设计




雕铣机采用最佳结构设计,提供整体最佳稳定性能:决定一台雕铣机准确度及性能的重要因素就是机体的强度,透过有限元素分析模拟机体在载重下所产生的应力分布形态,进而评估机台床体厚度、机械外形及梁柱位置等结构。

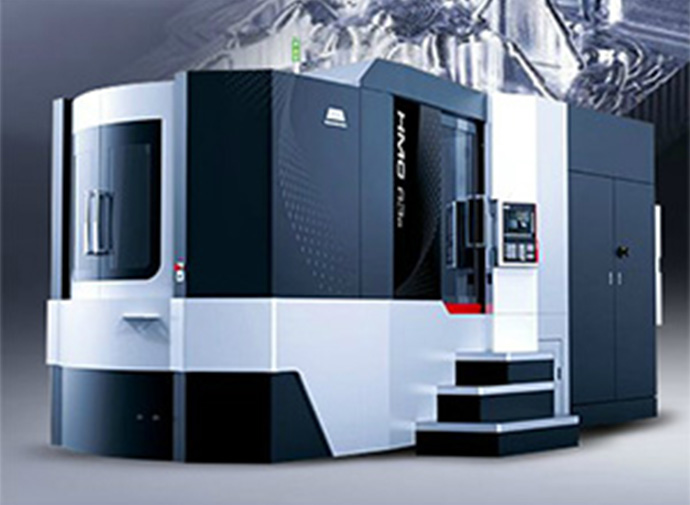

HMC-h系列卧式加工中心设计



卧式加工中心设计




 卧式加工中心:是指主轴轴线与工作台平行设置的加工中心,主要适用于加工箱体类零件。卧式加工中心的主轴处于水平状态,通常带有可进行分度回转运动的正方形工作台。一般具有35个运动坐标,常见的是三个直线运动坐标加一个回转运动坐标,它能够使工件在一次装夹后完成除安装面和顶面以外的其余四个面的加工,最适合加工箱体类零件。

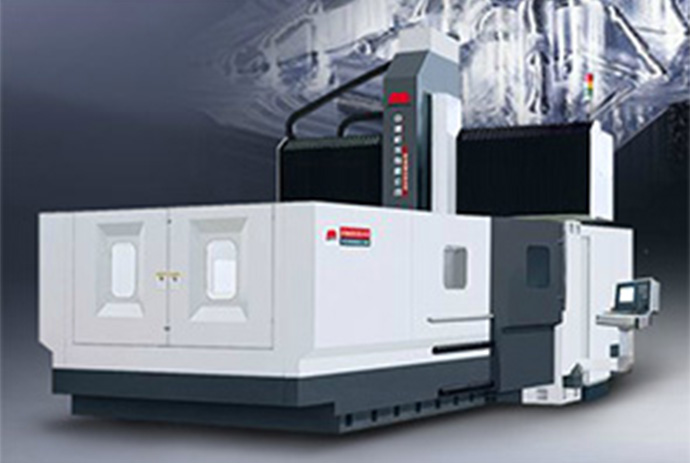

龙门加工中心设计



龙门加工中心设计




龙门加工中心是指主轴轴线与工作台垂直设置的加工中心,主要适用于加工大型零件。有定梁式(横梁固定、工作台转动),动梁式(横梁上下移动、工作台前后移动)动柱式(工作台固动,龙门架移动),桥式(工作台固定,横梁移动)也有以上复合形式的多类龙门加工中心。加工的特性、能力、针对的产品加工用途也不完全一样。

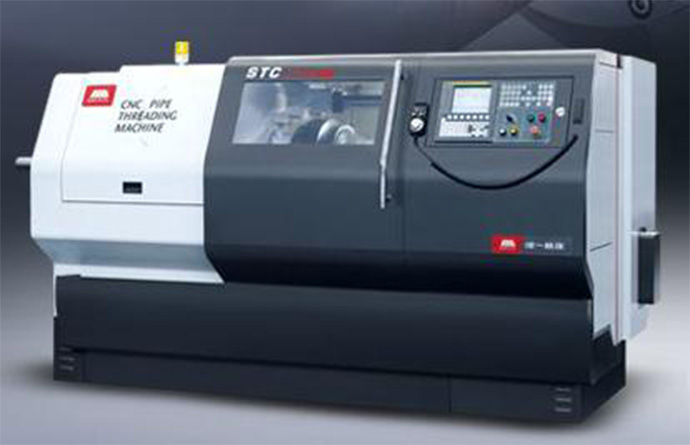

数控管螺纹车床设计



数控管螺纹车床设计



STC系列平床身数控管螺纹车床是在吸收了国内外同类机床的先进技术的基础和多年生产机床的经验,顺应市场需求而设计、生产的优秀产品。该机床经济、实用,是加工油管、套管的首选设备。
